產品簡介

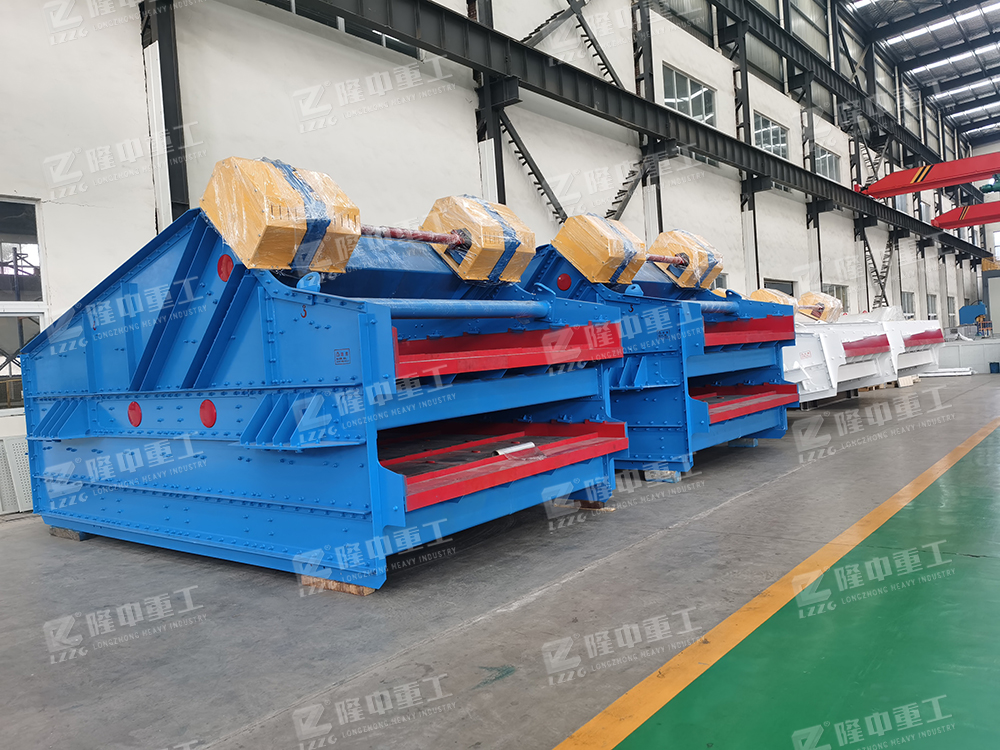

香蕉振動篩是以外形來定義的，簡稱香蕉篩
，具有箱式振動器和多段不同傾角篩面的直線振動篩，篩箱的形狀與香蕉相似
。JR型香蕉篩適用于煤炭或類似比重的礦物干式
、干濕式篩分；煤炭脫介
、脫泥等作業
。
該系列根據篩機不同用途及處理量大小
，采用不同的篩分面積
、篩縫尺寸、篩面分段數量以及篩面傾角
，分單層和雙層產品
，工作面積5.7m2~30.2m2，共20種主要規格型號
，可基本滿足各種類型礦井和選煤廠生產需要。
香蕉振動篩是由電動機和激振器作為振動源
，激振器主要是由偏心軸
、皮帶輪、軸承及軸承座等組成
，激振器安裝在篩箱側板上，并由電動機通過三角皮帶或軟連接與其相連
，電動機帶動偏心軸旋轉
，產生離心慣性力，迫使篩箱振動。香蕉篩篩箱運動軌跡為橢圓
，同時篩面有較大的傾角（20°）
，物料從入料端落入篩網后在振動力的作用下迅速前進
、松散透篩
，完成篩分作業。
工作原理
香蕉振動篩在入料端有一斜坡面
，先以34°開始，緊接著角度下降到大約為10°的出料端為止
。篩面采用不同傾角的折線形式
，從入料端到出料端物料層厚度是不變。各段篩面上物料量與流速比值穩定
、料層較高
，呈現均勻狀態篩分效率顯著提高，比相同有 效面積篩分機的處理量提高1-2倍
，對于細粒含量高
，特別是物料中料度占分級粒度尺寸小于1/2的物料含量較大時，香蕉型振動篩分機具有較高的篩分效率
。

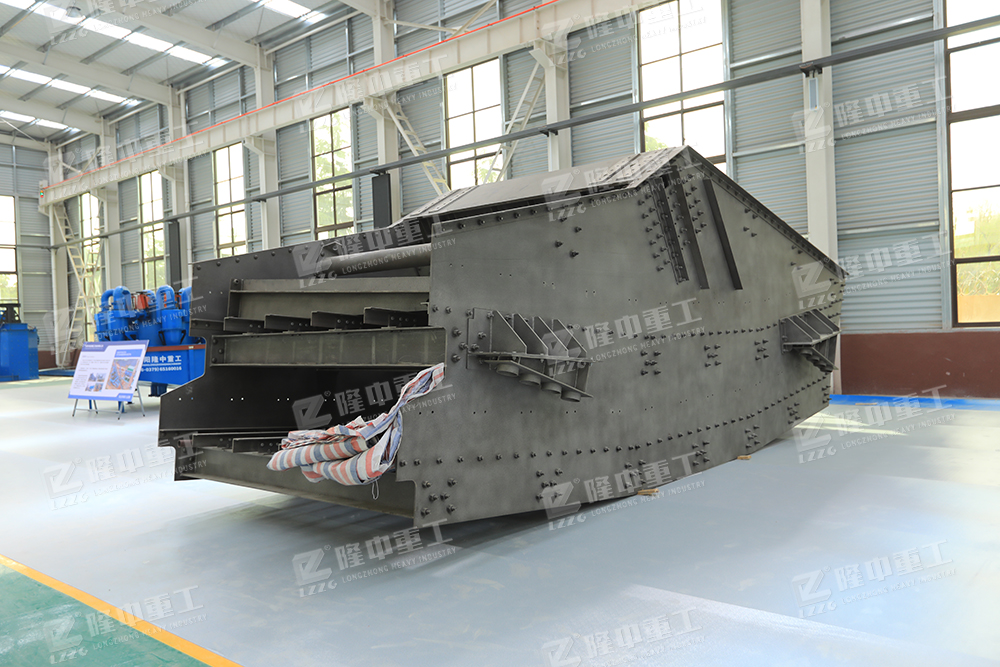

香蕉篩主要由篩箱
、篩網、激振器
、減振彈簧和下座架等組成。香蕉篩是由電動機和激振器作為振動源
，激振器主要是由偏心軸
、皮帶輪、軸承及軸承座等組成
，激振器安裝在篩箱側板上
，并由電動機通過三角皮帶或軟連接與其相連，電動機帶動偏心軸旋轉
，產生離心慣性力，迫使篩箱振動
。
香蕉篩結構和技術特點
1
、應用等厚篩分原理，針對不同的物料特性
，采用不同的振動參數
、分段數量及篩面傾角，篩面傾角過度平緩
，篩面分段數量4~7段
，能夠保證**佳的篩分工藝效果。同時平緩的傾角過度和較多的分段數量有利于篩面壽命提高
。
2
、振動器：采用世界先進水平的JR型箱式振動器（詳見JR振動器介紹）
，飛濺潤滑、箱體內置潤滑油道
，保證軸承充分潤滑
，齒輪為高**度斜齒輪，軸承為振動設備專用軸承
，放油螺塞帶磁性
，外置式有機塑料透明油標
，可很方便的觀察油位
，采用特殊措施保證軸承和齒輪舒服工作，振動器噪聲低于75分貝
，軸承溫度小于50度
。
3
、激振器大梁采用三工字型梁結構
，克服了方形梁中間受力不好的問題，內設加強筋板
，剛度大
，重量輕，焊后去應力處理
。
4、支撐篩面的下橫梁采用特制工字型梁
，橫梁與篩面系統的連接為高強螺栓連接
，避免了因焊接造成橫梁局部應力集中，橫梁壽命低的問題
。同時
，用戶可很方便的對篩面系統進行維護。
5．側板外形切割及鉆孔由高**度數控車床完成
，確保外形及鉆孔的**度
，側板上無焊縫，避免側板產生應力集中
，從而防止側板開裂
。
6．篩面固定方式有兩種，一種是兩端聚氨酯壓木中間軌座式
，一種為兩端聚氨酯壓木中間壓板式
，可以安裝聚氨酯篩面
，也可以安裝不銹鋼篩面
。用戶可根據需要選配，非常靈活
。
技術參數
